🔧 導入文

ステンレスタンクの製作では、溶接による**歪み（変形）**が発生しやすく、
精度・外観・組付けに大きく影響する重要なポイントです。

特に現場で多いのが、

・フランジが上に引っ張られる
・蓋と合わせたときに隙間ができる
・ボルトを締めないと面が合わない

👉
こういったフランジ部の歪みトラブルです。

また、図面通りに製作していても、
溶接順序・固定方法・構造によって仕上がりが変わる点も重要です。

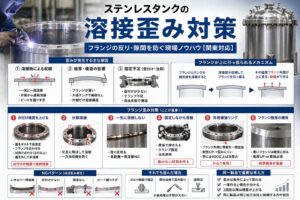

本記事では、ステンレスタンク製作における歪みの原因と、
実務で行っている対策について解説します。

---



---

🏭 歪みが発生する主な原因
① 溶接熱による収縮

溶接部は加熱→冷却の過程で収縮し、周囲を引っ張るため歪みが発生します。

👉
特に円周方向の溶接は引っ張りが一方向に出やすいです。

⚠️ よくあるケース
・一気に一周溶接
・片側から連続溶接
・ビードを盛りすぎ
🔧 対策
・分散溶接（飛ばしながら溶接）
・対角順で溶接
・入熱を抑える

👉
「いきなり一周」は歪みの原因になります。

---

② 板厚・構造の影響

フランジやタンクの板厚が薄いと歪みやすくなります。

⚠️ よくあるケース
・フランジが薄い
・大径タンクで補強なし
・片側だけ溶接構造
🔧 対策
・フランジ板厚を確保
・外周補強を追加
・バランスの取れた構造

👉
“弱いフランジ”は必ず歪みます。

---

③ 固定不足（仮付け・治具）

溶接中に動くと、そのまま歪みになります。

⚠️ よくあるケース
・仮付けが少ない
・クランプ不足
・自由状態で溶接
🔧 対策
・仮付けを多めに入れる
・対角で固定
・治具・当て板で押さえる

👉
固定＝歪み対策の基本です。

---



---

📋 フランジが上に引っ張られる原因

これは非常に多いトラブルです。

■ 発生メカニズム

👉
フランジとタンクの接合部を溶接すると

👉
溶接部が収縮してフランジを引っ張る

👉
その結果👇

・フランジ外周が上に反る
・面が波打つ
・蓋と隙間ができる

---



---

🔧 フランジ歪み対策（ここが重要）
① 点付け精度を上げる（最重要）

👉 手順👇

・蓋をボルトで仮固定
・フランジを合わせる
・対角で点付け（8点以上推奨）
・蓋を外して本溶接

👉
点付けの精度＝最終精度になります。

---

② 分散溶接

👉 やり方👇

① → 反対側
② → 反対側

👉
交互に飛ばして溶接

👉
一方向収縮を防ぐ

---

③ 一気に溶接しない

👉
短く区切る

👉
長距離一発溶接NG

---

④ 固定しながら溶接

👉

・厚板で押さえる
・クランプ固定
・治具使用

👉
“動かない状態”を作る

---

⑤ 外径補強リング（かなり有効）

👉 フランジ外周に帯板を一周追加

👉
剛性UP → 歪みにくい

👉
特にφ400以上は効果大

---

⑥ フランジ板厚の確保

👉
薄いフランジは確実に反る

👉
板厚UP or 補強必須

⚠️ NGパターン

👉

・いきなり一周溶接
・点付け少ない
・固定なし
・ビード盛りすぎ

👉
ほぼ歪み発生

🔧 それでも歪んだ場合

👉

・ボルト締結で矯正
・部分加熱で歪み取り
・面修正

👉
ただし後処理は手間が大きい

---



---

📐 同一製品で重要な考え方（超重要）

👉
歪みは条件によって変わる

しかし👇

👉
一度作ると傾向が分かる

👉
2回目以降は精度が上がる

👉
同じ製品は同じ加工会社に依頼する方が安定します。

---



---
