粉体や原料を貯留・排出する装置として使用されるステンレスホッパーでは、板厚や補強構造の設計が非常に重要になります。

ホッパーは原料の重量や振動の影響を受けるため、板厚や補強が不足していると以下のような問題が発生することがあります。

・ホッパー本体が変形する
・排出口のフランジが歪む
・溶接部に負荷が集中する
・長期間の使用で破損する

特に食品設備・化学設備・製造ラインなどで使用されるホッパーでは、耐久性を考えた構造が重要になります。

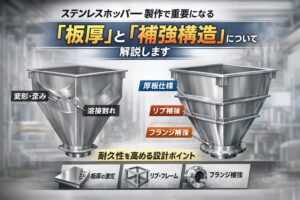

本記事では、ステンレスホッパー製作で重要になる
**「板厚」と「補強構造」**について解説します。



ステンレスホッパーの設計では、角度設計や詰まり防止の構造も重要になります。

▶ ステンレスホッパーの角度設計｜詰まりを防ぐホッパー形状とは

🌐https://kimurakogyo-hopper.co.jp/blog/blog-315/



📐 ステンレスホッパーの板厚の考え方

ステンレスホッパーでは、サイズや用途によって適切な板厚が変わります。

一般的な目安としては以下のようなケースが多くあります。

---

ホッパーサイズ 　　　　　　　　板厚の目安

---

小型ホッパー 　　　　　　　　　1.5mm〜2.0mm

---

中型ホッパー 　　　　　　　　　2.0mm〜3.0mm

---

大型ホッパー　　　　　　　　　 3.0mm以上

---

ただし実際には、以下の条件によって板厚が変わります。

・投入する原料の重量
・ホッパーの高さ
・排出口のサイズ
・架台への固定方法
・振動装置の有無

特に粉体の重量が大きい場合や大型ホッパーの場合は、板厚だけでなく補強構造も重要になります。



⚙️ ホッパーで補強が必要になる理由

ステンレス板は薄い板金構造のため、補強がないと面が大きい部分が変形することがあります。

特に以下の部分は補強が必要になるケースが多くあります。

・ホッパー上部の開口部分
・ホッパー側面の大きな面
・排出口フランジ周辺
・架台と接続する部分

原料が満杯になると、想像以上に大きな荷重がかかるため、
補強リブやフレームを設けて強度を確保する設計が重要になります。



🔩 ステンレスホッパーの主な補強方法

ホッパーでは、以下のような補強方法がよく使用されます。

■ リブ補強

板の外側にフラットバーやアングルを溶接し、板のたわみを防ぐ方法です。

大型ホッパーではよく採用されます。

■ フレーム補強

ホッパーの外側に角パイプやアングルでフレームを組む方法です。

装置に組み込まれるホッパーでは、架台と一体構造になることもあります。

■ フランジ補強

排出口や接続部分にはフランジを設け、板厚を確保することで歪みを防ぎます。

バルブや配管が接続される場合は特に重要です。



🏭 ホッパー製作で注意したいポイント

ステンレスホッパー製作では、図面通りに製作していても、構造によっては問題が起こることがあります。

例えば以下のようなケースです。

・板厚が薄く変形する
・補強位置が適切でない
・排出口が歪む
・振動機で板が割れる

そのため、ホッパー製作では
板厚・補強・溶接構造を考慮した製作が重要になります。



ステンレスホッパーを製作する際には、板厚や補強構造だけでなく、角度設計や表面仕上げの選定も重要なポイントになります。

ホッパーの詰まりを防ぐための角度設計や、用途に合わせた表面仕上げについては、以下の記事でも詳しく解説しています。

▶ ステンレスホッパーの角度設計｜詰まりを防ぐホッパー形状とは
🌐https://kimurakogyo-hopper.co.jp/blog/blog-315/

▶ ステンレスホッパーの表面仕上げの選び方｜内面バフ研磨・外面バイブレーション仕上げの理由
🌐https://kimurakogyo-hopper.co.jp/blog/blog-280/
